Mission Make Ingénierie

Mission d’ingénierie conseil structure pour la réalisation des études de conception (phases ESQ à ACT) et le suivi du chantier (phases DET à AOR).

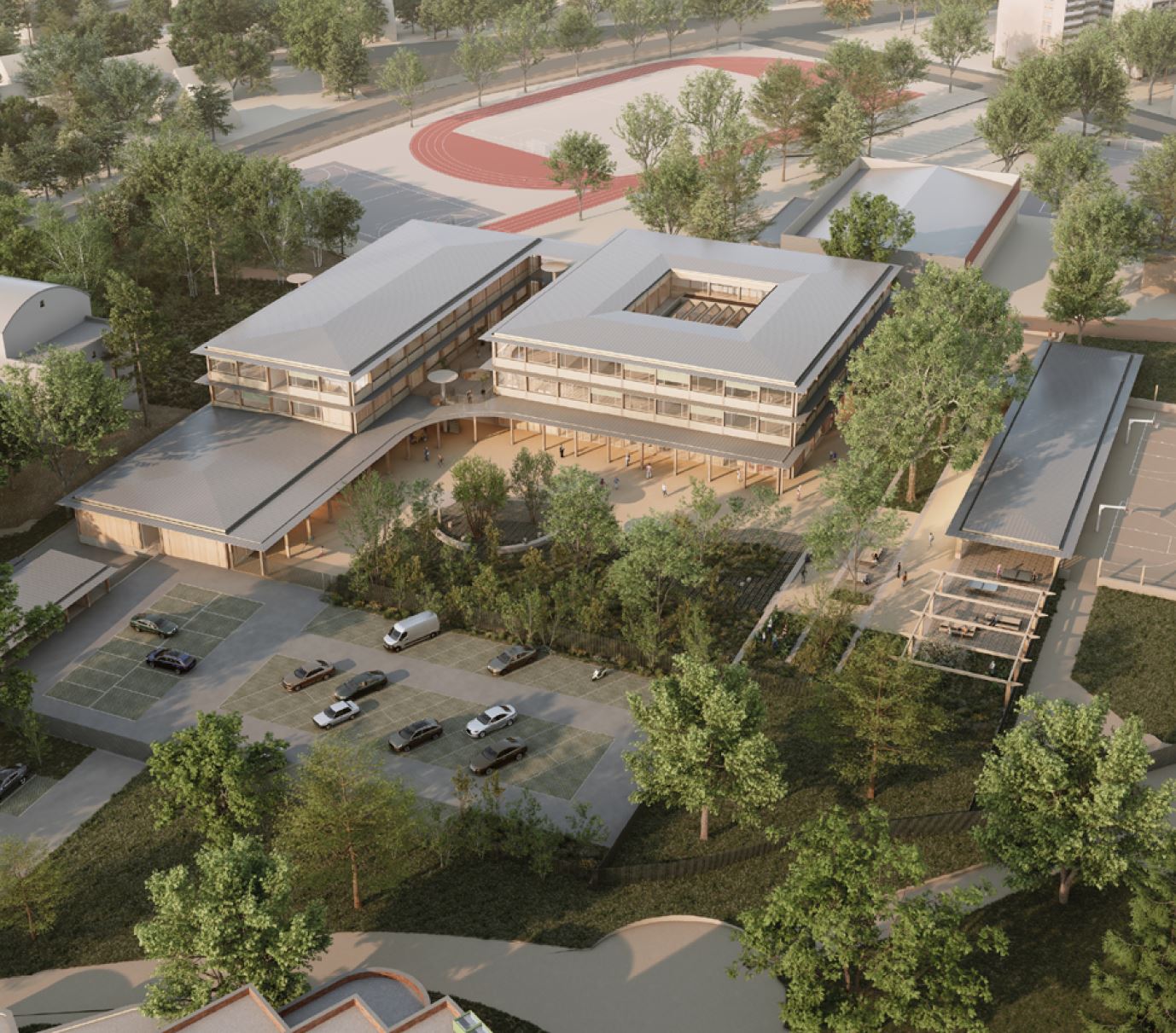

Le projet est composé de deux corps de bâtiments principaux en R+2 et de deux bâtiments annexes en RDC.

Les bâtiments sont constitués d’une infrastructure et d’une superstructure primaire béton armé, associées à une enveloppe

Spécificités techniques ou enjeux clés

Le corps principal du collège se découpe en deux bâtiments en R+2, liaisonnés au RDC par le réfectoire et au R+1 par une grande toiture terrasse accessible, et sont constitués d’une structure mixte bois-béton répartie comme suit :

• Infrastructure béton armé type fondations superficielles avec vide sanitaire partiel ;
• Superstructure primaire béton armé type poteaux, poutres et planchers BA ;
• Façades à ossature bois préfabriquées avec remplissage béton de chanvre ;
• Toitures terrasses inaccessibles en bois lamellé-croisé type CLT ;
• Toitures à faible pente en charpente bois industrielle.

Le bâtiment principal est doté d’un vaste atrium central, occupé au RDC par un escalier en gradins monumental et surmonté d’une toiture en shed laissant pénétrer la lumière.

La trame structurelle régulière a été dimensionnée pour permettre de dégager les salles de classes de poteaux tout en permettant une grande flexibilité pour de futurs aménagements.

La périphérie de chaque niveau est protégée du soleil par une casquette en charpente bois traditionnelle appuyée sur une console en bois lamellé-collé, elle-même liaisonnée à la structure béton armé au travers du complexe de façade.

Les trames de façades sont habillées d’épines bois en interface avec les poteaux BA et le complexe de façade. Cette disposition a fait l’objet d’une réflexion en coordination avec les architectes pour aboutir à une méthodologie d’assemblage fonctionnelle tout en assurant l’étanchéité à l’eau et à l’air de la façade

Le phasage du projet a été étudié en détail pour limiter au maximum la durée de fermeture du collège et permettre un enchaînement optimal des différents ouvrages, de la démolition jusqu’aux finition en passant par toutes les interventions liées à la structure.

Valeur ajoutée de Make Ingénierie

En phase conception, la nature de la structure a été réfléchie en coordination avec les architectes, l’économiste et nous-mêmes afin d’opter pour la mixité de matériau la plus efficace pour le projet, à la fois en termes d’économie, de rapidité de montage et de bilan carbone. Dans le cadre de cette démarche nous avons modélisé plusieurs typologies de structure mixant le bois et le béton armé à des degrés divers (structure intégralement en bois, planchers mixtes bois-béton, structure primaire béton et enveloppe bois).

Nous avons participé aux échanges avec des entreprises spécialisées dans la réalisation de façades à ossature bois préfabriquées avec remplissage béton de chanvre, ce afin de produire tous les détails de conception nécessaires à la bonne mise en œuvre de ce système en interface avec la structure primaire béton armé.

L’appel d’offre a vu répondre trois entreprises dont les offres étaient toutes très proches de l’estimation produite en conception (différence de 2% en moyenne pour un montant de travaux structure de 5,6 M€ HT), justifiant la relative fiabilité de notre base de prix interne.

_{Crédit images : MAAJ Architectes}
